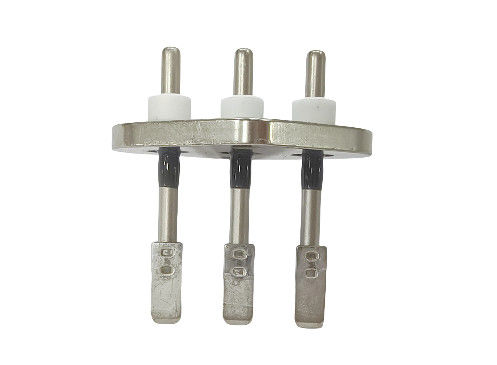

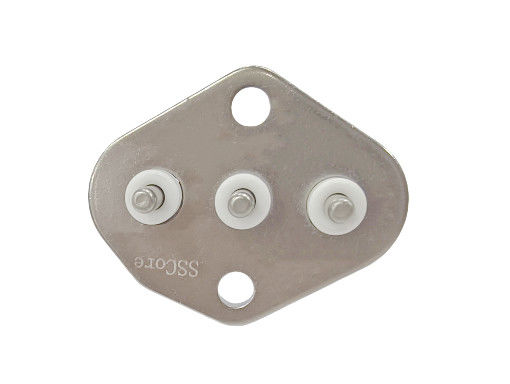

Vue d'ensemble du produit

Matériaux de composants

• Plaque: composé de SAPH440, ce matériau offre une base solide et stable. Ses excellentes propriétés mécaniques lui permettent de résister à des contraintes importantes,assurer l'intégrité structurelle du produit.
• Pin: Conçu avec SUH446 et un noyau de cuivre dans un rapport de 2: 1, il combine la résistance à la corrosion de l'acier inoxydable avec la conductivité électrique améliorée fournie par le cuivre.Cette combinaison unique est essentielle pour un transport efficace de l'énergie dans le système électrique.
• Verre: le verre ELAN n° 48 est incorporé pour ses excellentes propriétés isolantes, il constitue une barrière fiable contre les fuites électriques,la préservation de l'intégrité des circuits et la prévention de courts-circuits potentiels.
• Céramique: Fabriqué à 95% d'AL2O3 et doté d'une couleur blanche immaculée, le composant en céramique présente non seulement une résistance à la chaleur remarquable, mais ajoute également une touche esthétique.Il permet au produit de fonctionner de manière optimale dans une large plage de températures.
• TAB: Construit à partir de SPCC, les TABS ont un revêtement spécialisé sur chacune de leurs quatre faces.Cette configuration de revêtement est conçue pour assurer des connexions électriques fiables tout en maintenant la durabilité au fil du temps.

Principales caractéristiques

1. Précision géométrique
   • Sauf stipulation contraire, les géométries du produit sont centrées et symétriques.
   • Chaque bord est méticuleusement déchiqueté avec un maximum de C0,3 et est sans écorce. Ce détail de conception améliore la sécurité lors de la manipulation et de l'installation, minimisant le risque de dommages aux composants adjacents.
2. Performance électrique
   • Résistance de l'isolant: il dépasse l'essai de résistance de l'isolant avec un remarquable > 5000MΩ@1000VDC. Réalisé dans des conditions environnementales contrôlées de 23 ± 5°C et d'une humidité de 50 ± 20%,Ce niveau de résistance élevé garantit une excellente isolation électrique..
   • Résistance à la tension: Capable de résister à 3500 VAC à 50 Hz pendant 2 secondes, avec un courant de fuite maximal de 1 mA et sans panne ni flashover.Cette robustesse le rend adapté aux applications haute tension.
3. L'intégrité scellée
   • Test de fuite: résiste avec succès à un test de fuite à 2,9 MPa avec un mélange de 70% de N2 et 30% d'hélium.
   • Test d'éclatement: peut résister à une pression d'essai d'éclatement de 5,2 MPa sans fuite, attestant ainsi de sa construction robuste et de sa fiabilité dans des environnements sous pression.
4. Finition de surface
   • À l'exception du TABS, le produit est revêtu d'une finition nickelée d'une épaisseur de 2 à 5 μm. Ce revêtement offre une résistance accrue à la corrosion et un aspect professionnel et lisse.

Spécifications techniques

Domaines d'application

Options de personnalisation

Assistance et service après-vente

• Assistance technique: Notre équipe d'experts est prête à vous fournir des conseils d'installation, à résoudre tout problème et à répondre à toutes vos questions techniques.
• Garantie: Nous soutenons notre produit avec une période de garantie complète. Si des défauts de fabrication ou des problèmes de performance surviennent, nous prendrons rapidement des mesures pour remédier à la situation.
• Service après-vente: Engagé pour votre satisfaction à long terme, nous fournissons des conseils en maintenance, fournissons des pièces de rechange en cas de besoin,et vous aider avec toute mise à niveau pour garder votre produit à son meilleur rendement.

Emballage et expédition

• Emballage: le produit est soigneusement emballé avec des matériaux antistatiques et absorbant les chocs.exempt de tout dommage de transit.
• Expédition: Nous avons établi des partenariats avec des transporteurs fiables pour offrir une gamme d'options d'expédition.Que vous ayez besoin d'une livraison accélérée pour un projet à long terme ou d'une méthode d'expédition standard plus rentable, nous pouvons répondre à vos besoins.

Questions fréquemment posées

• Q: Quel est le matériau de la plaque?
  R: La plaque est en SAPH440.
• Q: Quelle est la spécification de l'essai de résistance de l'isolant?
  R: > 5000MΩ@1000VDC sous 23 ± 5°C et une humidité statique de 50 ± 20%.
• Q: Le produit est-il assorti d'une garantie?
  R: Oui, nous offrons une période de garantie pour les défauts de fabrication ou les problèmes de performance.
