45 Acier et SUH446 Acier inoxydable Terminal hermétique ELAN 48 Verre pour les connexions électriques durables

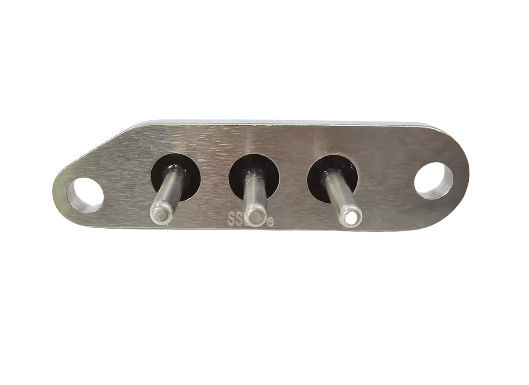

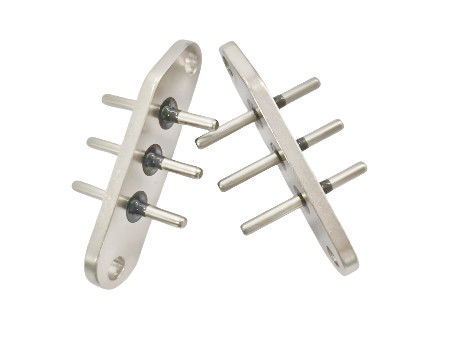

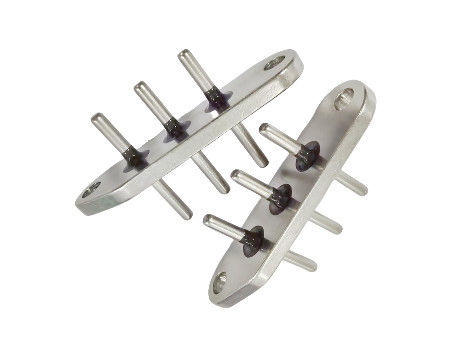

Description du produit: Terminal hermétique
Le terminal hermétique présenté sur le dessin est un composant électrique hautement spécialisé.
1. Matériaux

Corps: Il est en acier 45, offrant une excellente résistance mécanique et durabilité.
Pins: Les broches sont fabriquées en acier inoxydable SUH446, qui offre une bonne résistance à la corrosion et une bonne conductivité électrique.
Verre: le verre utilisé est ELAN #48, assurant des propriétés d'isolation et d'étanchéité appropriées.

2. Dimensions et spécifications

Le terminal comporte plusieurs découpes circulaires avec des diamètres tels que R 5.5, R 9.5Ces dimensions précises sont cruciales pour son ajustement et sa fonctionnalité.
Il y a plusieurs trous avec des diamètres spécifiques comme ?? 3,18 ± 0.005Ces trous sont conçus pour accueillir les broches et autres composants avec précision.
La structure complète a des dimensions telles que 34,5 ± 0,3 en longueur et 3,5 min en hauteur, assurant une conception compacte mais fonctionnelle.

3Caractéristiques clés du produit

Résistance à l'isolation: il a une résistance à l'isolation de 500MΩ @ 1000DC, garantissant une excellente isolation électrique.
Hi-Pot (résistance diélectrique): avec un contrôle statique de 3000 VAC, il peut résister à des tensions élevées sans panne ou flashover.
Test de fuite: il passe un test de fuite à 2,5 MPa sous pression de N2 pendant une minute, ce qui garantit l'absence de fuite.
Traitement de surface: la surface est traitée avec un nickel électroless d'une épaisseur de 3 à 5 μm, ce qui améliore ses propriétés anti-corrosion.
Courant de travail maximal et normal: il a un courant maximal de 30 A et un courant de travail normal de 25 A, avec une augmentation de température inférieure à 40 °C, ce qui le rend adapté à diverses applications électriques.
Température de travail: la plage de température de travail est comprise entre - 40°C et + 150°C, ce qui lui permet d'être utilisé dans un large éventail d'environnements.

4. Applications
Ce terminal hermétique est principalement conçu pour une utilisation dans les systèmes électriques où un joint hermétique est nécessaire pour prévenir les interférences environnementales et assurer des connexions électriques fiables.Il convient aux applications dans des industries telles que l'aérospatiale, les télécommunications et l'automatisation industrielle, où des composants électriques de haute performance sont essentiels.
En résumé, ce terminal hermétique combine une ingénierie précise, des matériaux de haute qualité et d'excellentes propriétés électriques,ce qui en fait un choix idéal pour diverses applications électriques exigeantes sur le marché international.
