Bolt électrique de haute résistance H62 écrous de laiton et 304 acier inoxydable coque en fer Installation pour la réfrigération du moteur du compresseur câblage

I. Vue d'ensemble du produit

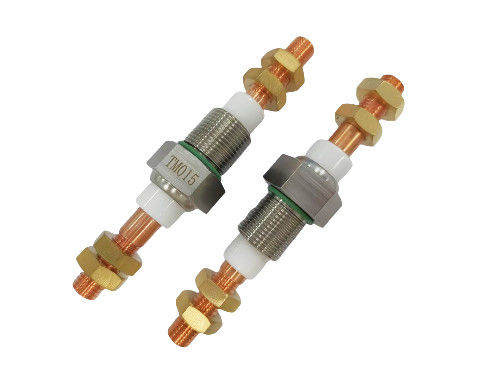

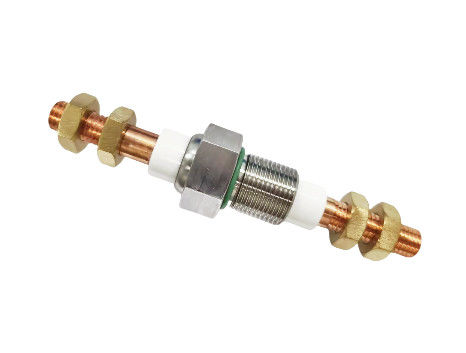

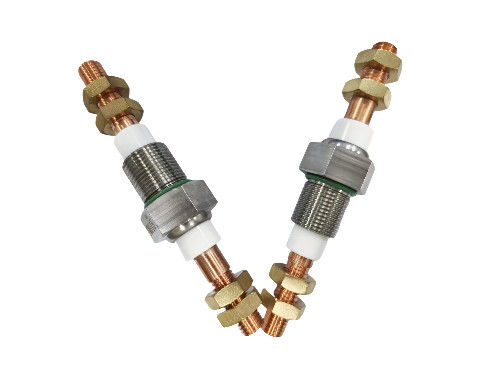

Le produit est un boulon électrique, qui est principalement composé d'une coque en fer d'installation, d'un manchon en porcelaine ondulée, d'une tige de cuivre, d'une écrousse, d'un joint et d'un anneau O.
II. Spécifications de conception

Matériel

Carcasse en fer d'installation: acier inoxydable 304
Porcelaine ondulée: 95% de porcelaine à base d'alumine
Barre de cuivre: cuivre violet T3
Noix de cuivre H62
Pour les appareils à commande numérique
O-anneaux (~13,5 × 2,65): HNBR

Les dimensions

La longueur totale du produit est d'environ 99,5 mm (avec une tolérance de ± 0,5 mm).
Le diamètre de la partie hexagonale (SSCore) est d'environ 25,2 mm.
Le diamètre de la pièce de raccordement de la tige de cuivre est de M8 à une extrémité et de M16×1 à l'autre extrémité, avec des diamètres correspondants de ¥12 et ¥24 (avec une tolérance de +0,1 mm).

Exigences techniques

Il doit être conforme à la norme YS/YGR-9000-001 "Conditions techniques pour le terminal moteur des compresseurs de réfrigération de type fermé".
Le joint entre la pochette en porcelaine et la tige de vis doit être scellé avec de l'adhésif.
La plage de température de fonctionnement est comprise entre - 30°C et + 100°C.
La pression de travail est de 2,1 MPa, la pression d'essai de 3,2 MPa et la pression minimale de rupture de 6,3 MPa.
La résistance d'isolation entre le conducteur et la coque ne doit pas être inférieure à 1000 MΩ.
En cas de courant à pleine charge de 200 A, tension de 600 V, 1000 VAC, 60 Hz, le courant de fuite maximal est ≤ 5 mA en 1 min.
Les matériaux constitutifs doivent être résistants aux réfrigérants R22 et R134a.

III. Caractéristiques du produit
Ce boulon électrique est conçu avec des dimensions précises et une sélection stricte de matériaux pour assurer ses performances en connexion électrique et résister à des environnements à haute pression et température.Il convient aux compresseurs de réfrigération de type fermé, assurant une connexion électrique fiable et une sécurité.
